В любой машине вашего цеха – от станка до мостового крана – есть деталь, которая работает в условиях, больше похожих на фантастику. Давление в ней в десятки раз выше, чем на дне Марианской впадины. Точность её изготовления измеряется долями микрона. Стоит она при этом как обед в столовой, а живёт годами. Речь о подшипнике – детали настолько привычной, что её устройство никто не разглядывает. А зря: очень много всего интересного происходит внутри него.

Начнём с задачи, которую подшипник решает. Попробуйте сдвинуть холодильник волоком по полу – даже если немного и передвинете, потом все равно сдадитесь. Теперь подложите под него три круглых карандаша – и холодильник поедет от лёгкого толчка. Так двигали каменные блоки строители древности, подкладывая брёвна, и ничего лучше за пять тысяч лет не придумано: трение качения меньше трения скольжения в десятки раз.

В числах: коэффициент трения стали по стали со смазкой при скольжении – порядка 0,05-0,1. У качественного подшипника качения – 0,001-0,002. Разница в 50 раз означает в 50 раз меньше потерь, нагрева и износа в каждой опоре каждого вала. Умножьте на количество валов в машине и машин в цеху – станет ясно, почему машиностроение XX века всерьёз разогналось только вместе с массовым подшипником.

Подшипник – это те самые карандаши под холодильником, свёрнутые в кольцо: тела качения бесконечно «подкладываются» под вращающийся вал.

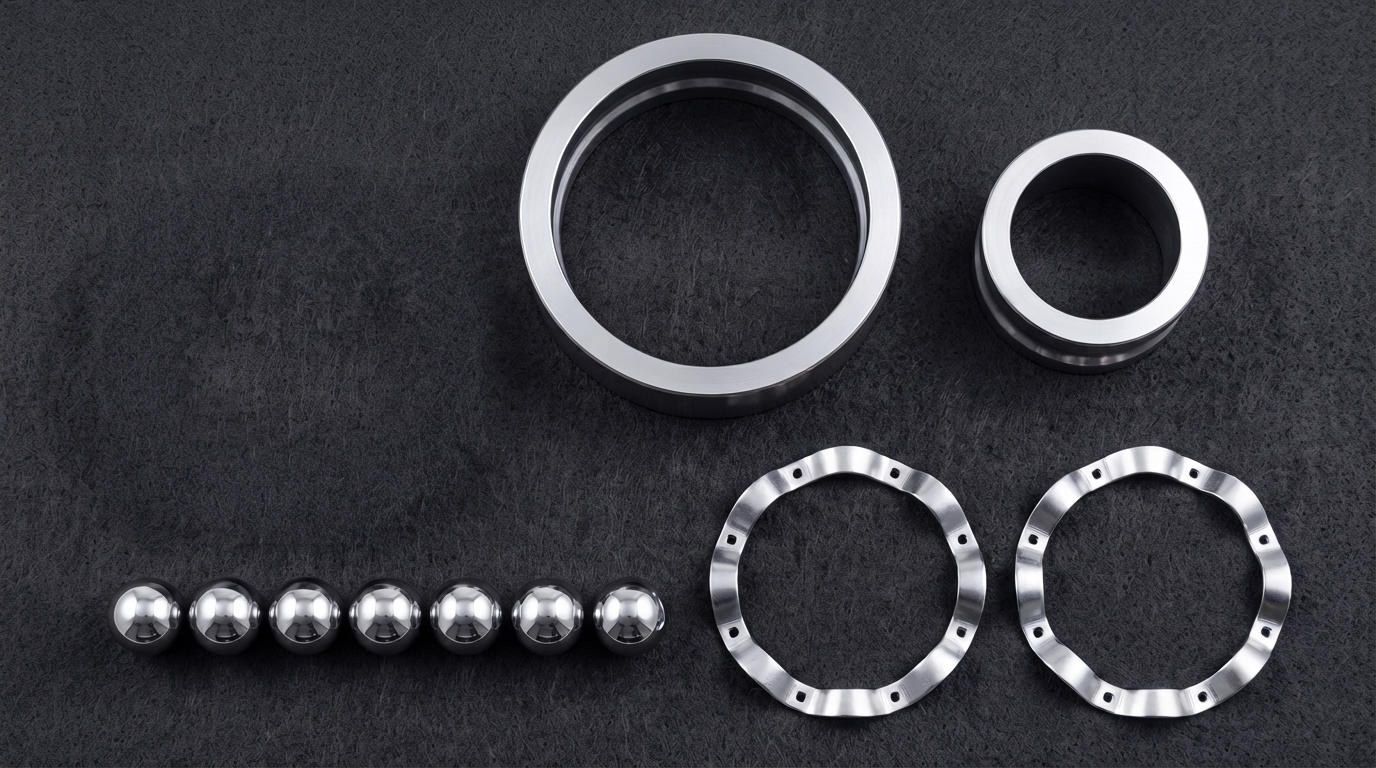

Разберём типовой шарикоподшипник. Деталей всего четыре, и ни одна не так проста, как выглядит.

Два кольца – наружное и внутреннее, с канавками-дорожками, по которым бегут шарики. Дорожка шлифуется и доводится до зеркала: шероховатость в сотые доли микрона. Сталь специальная, подшипниковая (классическая марка – ШХ15), закалённая до твёрдости порядка 60-65 HRC – твёрже напильника.

Тела качения – шарики или ролики. Шарик подшипника – претендент на звание самой точной массовой детали человечества: отклонение от идеальной сферы у него меньше десятых долей микрона. Для сравнения: человеческий волос толще этой погрешности в несколько сотен раз. И такая точность – у детали, которую делают миллиардами штук в год.

Сепаратор – клетка, удерживающая тела качения на равном расстоянии друг от друга. Самая недооценённая деталь: без него шарики сбились бы в кучу в нагруженной зоне и тёрлись бы друг о друга – причём в точке их контакта поверхности движутся навстречу, с удвоенной скоростью скольжения. Сепаратор превращает толпу в строй. Он же обычно и умирает первым при перегреве и голодной смазке.

Смазка – полноценная деталь, хоть её и не видно. Почему – чуть ниже, там самое интересное.

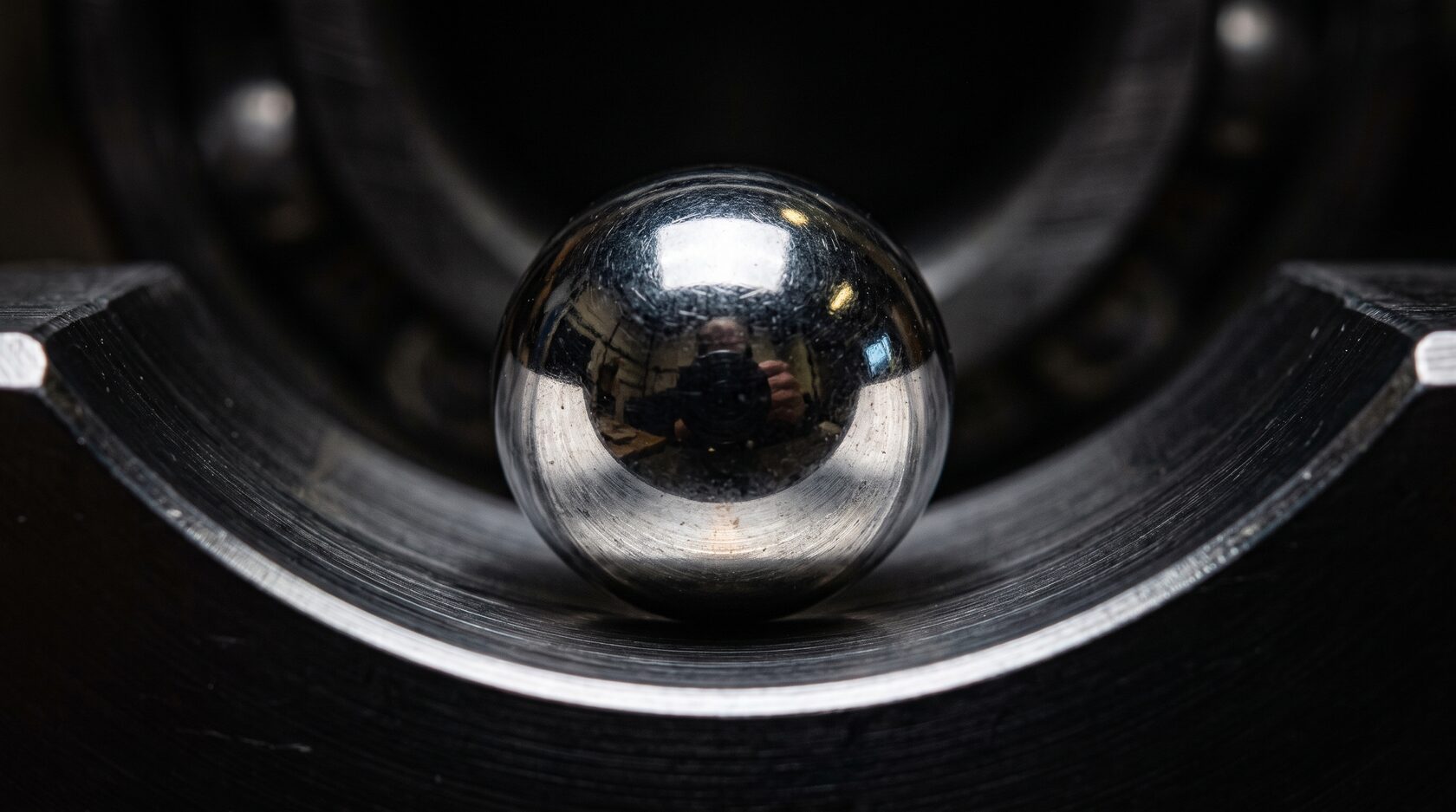

Теперь главный фокус подшипника. Шарик касается дорожки в точке – математической, без площади. Под нагрузкой сталь чуть проминается, и точка превращается в крошечный эллипс: у среднего подшипника под серьёзной нагрузкой – несколько квадратных миллиметров, размером со спичечную головку.

Нагрузка опоры – сотни килограммов, тонна – делится между несколькими шариками зоны нагрузки, но делится неравномерно: на самый нагруженный шарик приходится её добрая половина. Сотни килограммов на пятне со спичечную головку – отсюда контактные напряжения в 2000–3000 МПа. Это в разы выше предела прочности той же стали на разрыв. Металл выживает только потому, что крошечный нагруженный объём со всех сторон обжат холодным спокойным металлом – сталь работает в состоянии, близком к всестороннему сжатию, которое она переносит стойко.

Но заметьте следствие: каждая точка дорожки испытывает этот удар давлением при каждом пробегании шарика. Миллионы циклов в сутки. Подшипник по самой своей природе живёт в режиме усталостного нагружения – вот откуда у него вообще есть понятие ресурса и вот почему любая лишняя нагрузка так дорого стоит: связь ресурса с нагрузкой кубическая, двойная нагрузка сокращает жизнь в восемь раз.

Самое красивое в подшипнике не видно даже под лупой. При вращении шарик не катится по стали – он плывёт: в зоне контакта смазка затягивается в сужающийся зазор, и чудовищное давление на мгновение превращает масло почти в твёрдое тело. Образуется плёнка толщиной в десятые доли микрона, и именно она разделяет поверхности. Металл металла не касается – в исправном подшипнике, никогда.

Отсюда три практических следствия, которые объясняют половину отказов:

• Грязь фатальна. Твёрдая частица размером 5 микрон – невидимая глазу – в разы толще масляной плёнки. Прокатанная шариком, она оставляет вмятину, а вмятина становится очагом выкрашивания. Чистота при монтаже – вопрос ресурса в буквальном смысле.
• Смазки должно быть мало. Интуиция требует набить полость доверху; физика возражает: лишняя смазка перемешивается, греется и варит сама себя. Норма для большинства узлов – треть-половина свободного объёма.
• Без вращения плёнки нет. У стоящего подшипника масло выдавлено из контакта, и вибрация от соседних машин заставляет шарики сухо ёрзать по дорожке. Так резервный агрегат, мирно стоящий рядом с работающим, изнашивается быстрее работающего.

Вся номенклатура подшипников выросла из одного компромисса. Шарик касается дорожки в точке: трение минимально, обороты максимальны, но и нагрузка на пятнышко ограничена. Ролик касается по линии: пятно контакта в разы больше, грузоподъёмность выше – ценой трения и требовательности к соосности. Дальше вариации: конические ролики держат одновременно радиальную и осевую нагрузку (ступицы автомобилей – их вотчина), игольчатые – предельно тонкие ролики для тесных мест, сферические умеют самоустанавливаться и прощают перекос вала, упорные держат чисто осевую силу. Под любое сочетание нагрузки, скорости и места в каталогах найдётся своя геометрия – инженерная задача в том, чтобы знать нужное сочетание.

Соберём парадокс. Деталь из твердейшей стали, доведённая до микронной точности, плывущая на самоподдерживающейся масляной плёнке, рассчитанная на годы, – и при этом подшипник в списке самых частых причин остановки оборудования. Разгадка в том, что почти всё перечисленное – заслуга завода-изготовителя, а почти всё, что подшипник убивает, происходит снаружи: грязный монтаж, удар молотком, перекос, неверная посадка, чужая вибрация, забытая смазка, блуждающий ток от частотника. По отраслевым оценкам, до усталостного конца ресурса – той самой честной смерти от миллиардов циклов – доживает меньшинство подшипников. Остальные погибают молодыми и не своей смертью.
