Реверс-инжиниринг сошника

На примере проекта реверса сошника, показываем порядок работы с подобными задачами.

Задача
В рамках программы импортозамещения, изготовить прототип сошника по образцу.

Назначение изделия
Для укладки семян в борозду. Устанавливается в сеялке или посадочной машине.

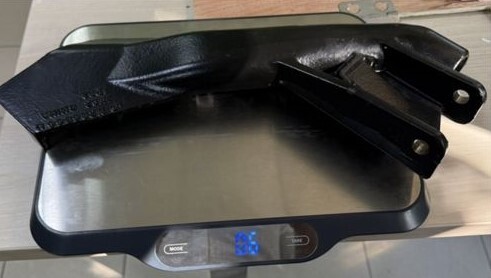

Для работы заказчик предоставил комплект новых деталей - правый и левый сошники.
Т.к. детали зеркальные, одну из них отдаем на хим.анализ для выяснения марки сплава, а по второй будем моделировать геометрию.

Подготовка к 3d-сканированию

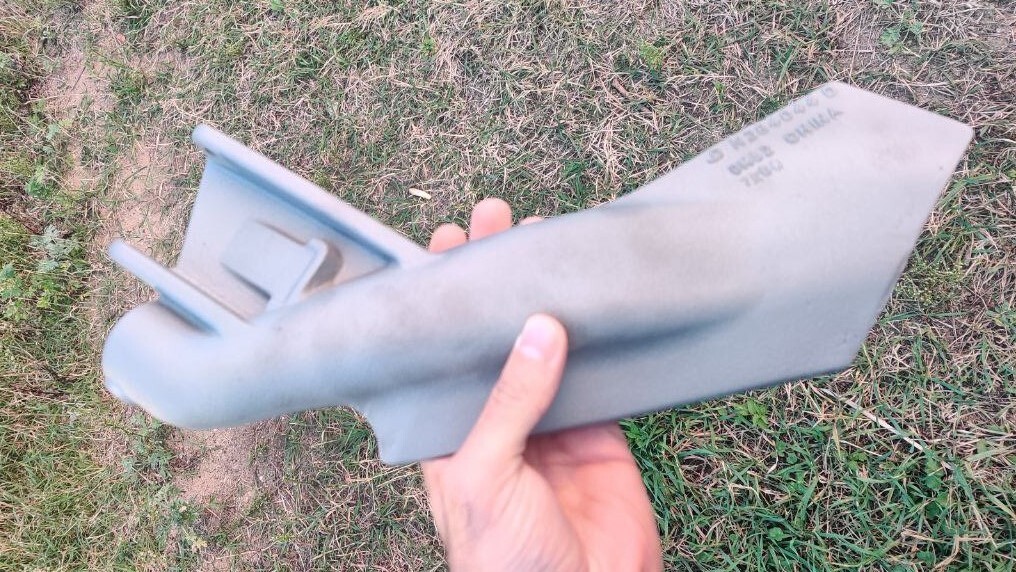

Перед 3d-сканированием отдаем деталь на пескоструйную обработку, чтобы убрать внешнее защитное покрытие и сделать поверхность матовой.

3d-сканирование образца

После подготовки образца, выполняем 3d-сканирование. По ссылке можно более подробно ознакомиться с услугой 3d-сканирования.

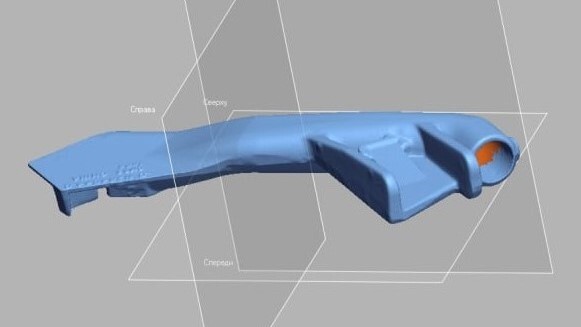

В результате обработки 3d-скана получаем поверхностную 3d-модель. И сразу обнаруживаем проблему - сканер не смог полностью отсканировать внутреннюю полость. В итогу мы получили только геометрию полости на входе и на выходе. Будем решать эту проблему на этапе 3d-моделирования.

3d-моделирование по 3d-скану

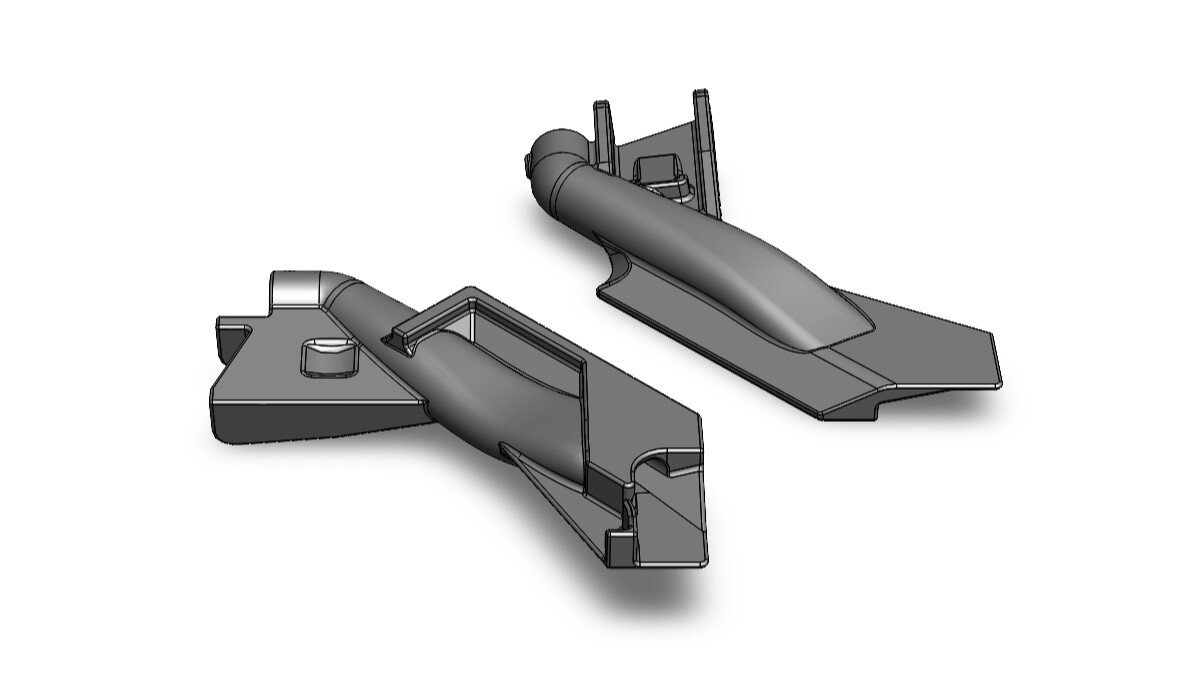

Переходим к моделированию детали по скану. Для моделирования использовали CAD систему SolidWorks. Проблему с внутренней полостью решили следующим образом - сохранили общую толщину стенки относительно внешней геометрии полости и соединили вход с выходом по имеющимся данным.

На этом этапе реверс-инжиниринг считается завершенным и далее переходим к изготовлению прототипов.

Изготовление прототипов

Технология изготовления прототипа сошника состоит из трех этапов:
1) Изготовление модельной оснастки для литья в ХТС.
2) Отливка заготовки.
3) Механическая обработка посадочных мест.

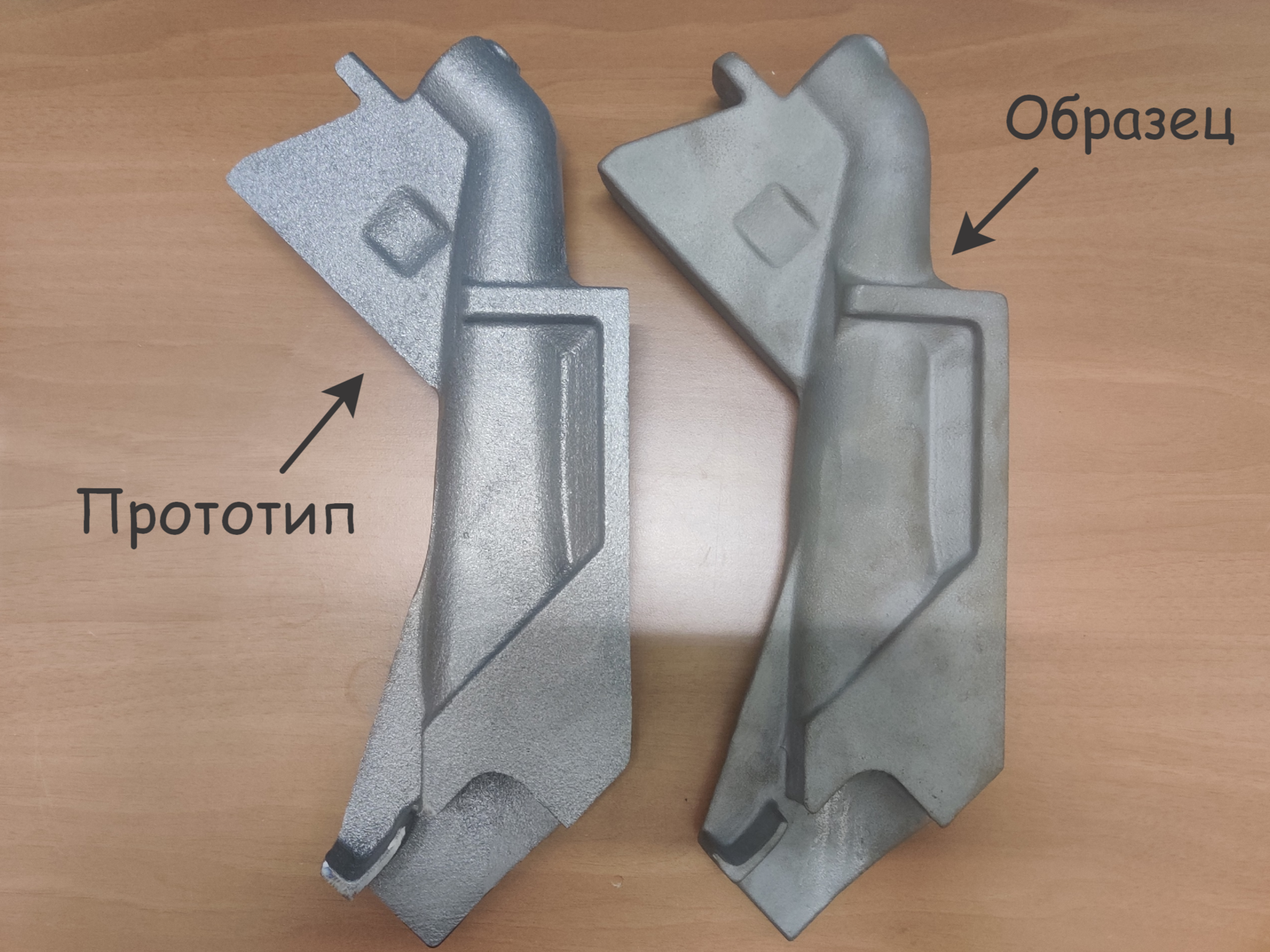

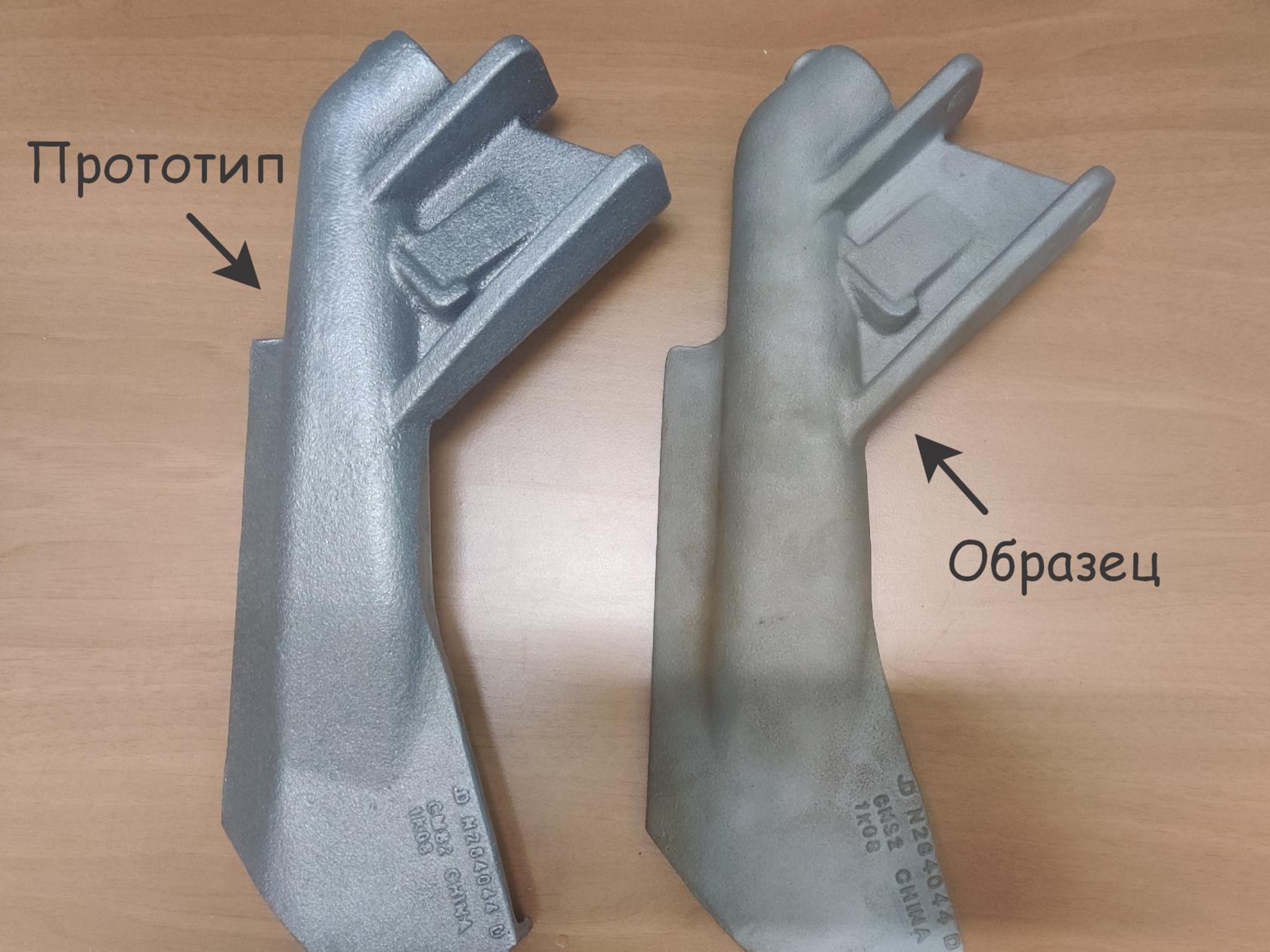

На выходе, мы получили полностью идентичную деталь. Результаты на фото ниже.
